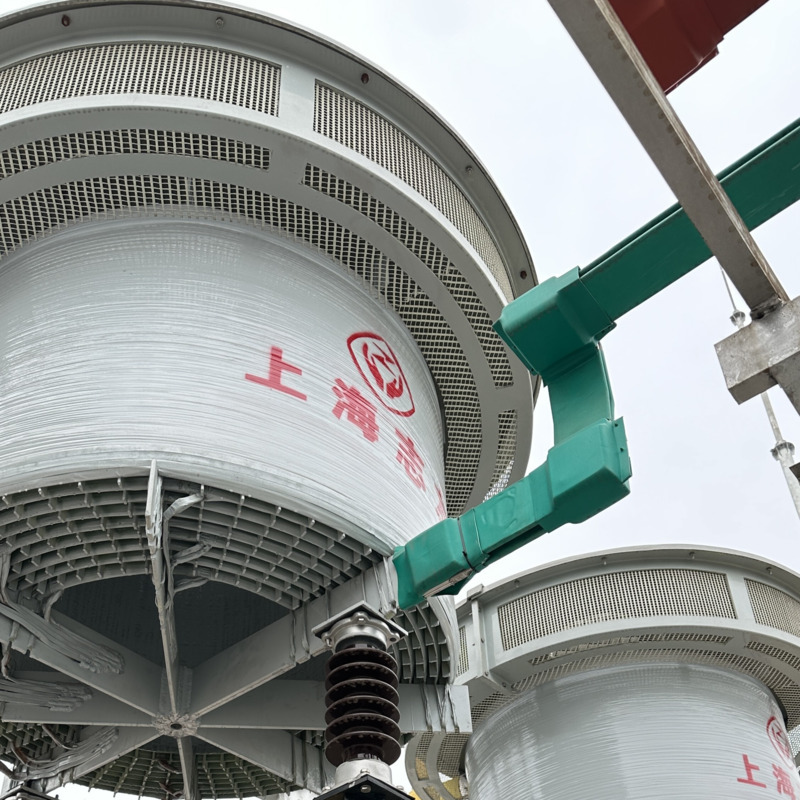

Реактор СВГ
Применение продукта
Сухие воздушные соединительные реакторы серии SVG CKGKL в основном используются в системе SVG. Управляя преобразователем мощности, согласуйте его выходное напряжение и ток через реактор, чтобы убедиться, что SVG может поглощать или отправлять адекватный реактивный ток, тем самым компенсируя динамическую реактивную мощность.

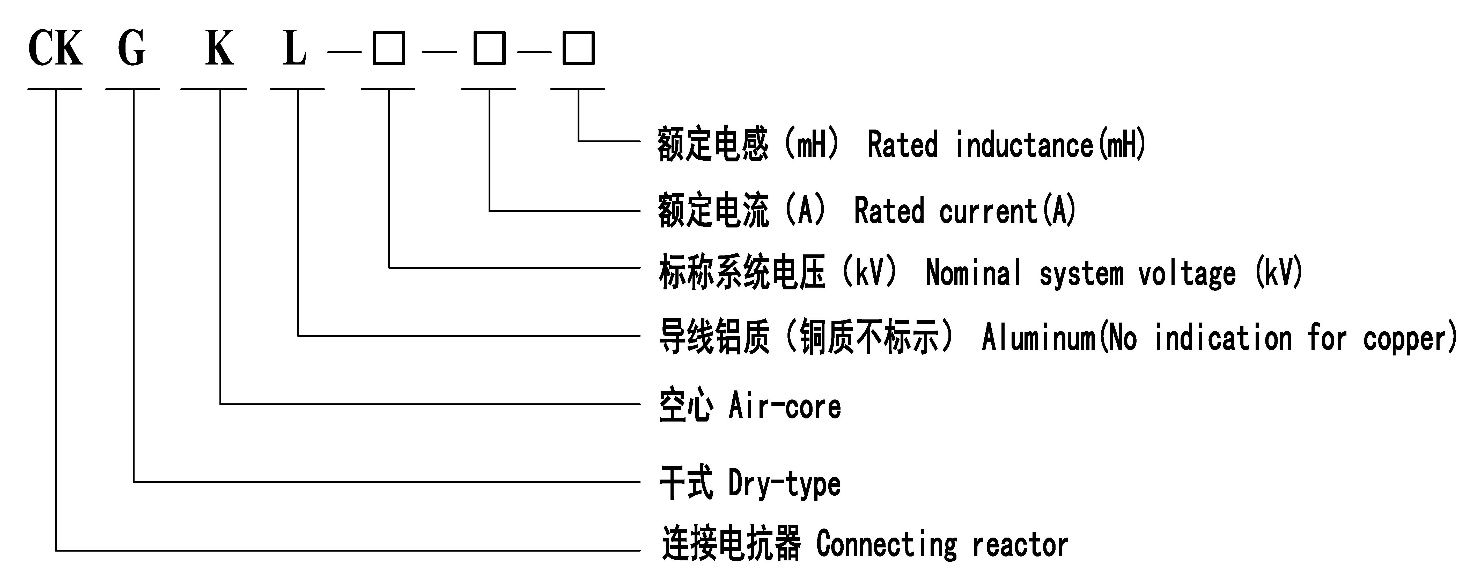

Определение модели:
Информация о заказе:
Номинальное напряжение системы
Номинальный ток
Номинальная индуктивность
Максимальное рабочее напряжение системы
Способ установки: горизонтальный
Рабочая среда (в помещении или на открытом воздухе)
Угол между входом и выходом
Другие специальные требования
Стандарт продукта:
ГБ/Т 1094.6-2011 МЭК 60076-6: 2007
ГБ/Т 1094.1-2011 МЭК 60076-1: 2011
ГБ/Т 1094.3-2017 МЭК 60076-3: 2013
|
Номер детали |
Система |
Оценено |
Оценено |
Однофазный |
Габаритные размеры |
Подача |
Масса |
Предлагаемый режим расположения |
|
|
Дс |
ЧАС |
||||||||
|
CKGKL-10-58-31.7 |
10 |
58 |
31.7 |
33,5 |
960 |
852 |
700 |
230 |
|
|
CKGKL-10-87-21 |
87 |
21.0 |
49.9 |
960 |
832 |
700 |
240 |
||
|
CKGKL-10-115-16 |
115 |
16.0 |
66,5 |
1030 |
752 |
800 |
280 |
||
|
CKGKL-10-173-10.6 |
173 |
10.6 |
99,7 |
1120 |
702 |
850 |
340 |
||
|
CKGKL-10-230-8 |
230 |
8.0 |
133.0 |
1170 |
802 |
850 |
410 |
||
|
CKGKL-10-288-6.3 |
288 |
6.3 |
164.2 |
1170 |
852 |
850 |
440 |
||
|
CKGKL-10-346-5.3 |
346 |
5.3 |
199.3 |
1230 |
832 |
850 |
490 |
||
|
CKGKL-10-200-16 |
200 |
16.0 |
201.1 |
1240 |
782 |
850 |
480 |
||
|
CKGKL-10-233-13.6 |
233 |
13.6 |
232.0 |
1250 |
782 |
850 |
500 |
||
|
CKGKL-10-266 12 |
266 |
12.0 |
266.7 |
1320 |
732 |
850 |
530 |
||
|
ЦКГКЛ-10-300-10.6 |
300 |
10.6 |
299,7 |
1410 |
682 |
850 |
590 |
||
|
CKGKL-10-635 3 |
635 |
3.0 |
380.0 |
1500 |
752 |
900 |
680 |
||
|
CKGKL-10-692 3 |
692 |
3.0 |
451.3 |
1510 |
802 |
900 |
780 |
||
|
CKGKL-10-333-9.5 |
333 |
9.5 |
330,9 |
1450 |
752 |
900 |
660 |
||
|
CKGKL-10-367-8.6 |
367 |
8.6 |
363,9 |
1480 |
922 |
950 |
670 |
||
|
CKGKL-10-400 -7.5 |
400 |
7.5 |
377.0 |
1500 |
872 |
950 |
660 |
||
|
CKGKL-10-433-7.5 |
433 |
7.5 |
441,8 |
1520 |
902 |
950 |
750 |
||
|
CKGKL-10-500-6.5 |
500 |
6.5 |
510.5 |
1590 |
852 |
1000 |
830 |
||
|
CKGKL-10-566-5.5 |
566 |
5.5 |
553,5 |
1600 |
852 |
1100 |
860 |
||
|
CKGKL-10-633-5 |
633 |
5.0 |
629.4 |
1700 |
852 |
1200 |
910 |
||
|
CKGKL-10-700-4.5 |
700 |
4.5 |
692.7 |
1710 |
852 |
1200 |
960 |
||
|
CKGKL-35-165-39 |
35 |
165 |
39.0 |
333,6 |
1440 |
902 |
1160 |
620 |
|
|
CKGKL-35-181-36 |
181 |
36.0 |
370,5 |
1450 |
952 |
1160 |
680 |
||
|
CKGKL-35-198-32 |
198 |
32.0 |
394.1 |
1510 |
902 |
1230 |
730 |
||
|
CKGKL-35-214 30 |
214 |
30.0 |
431.6 |
1520 |
902 |
1230 |
750 |
||
|
CKGKL-35-231 28 |
231 |
28.0 |
469.4 |
1520 |
912 |
1240 |
760 |
||
|
CKGKL-35047 26 |
247 |
26.0 |
498.3 |
1520 |
942 |
1240 |
800 |
||
|
CKGKL-35-264 24 |
264 |
24.0 |
525,5 |
1540 |
902 |
1250 |
850 |
||
|
CKGKL-35-280-23 |
280 |
23.0 |
566.5 |
1500 |
922 |
1420 |
870 |
||
|
CKGKL-35-300-22 |
300 |
22.0 |
622.0 |
1510 |
932 |
1225 |
920 |
||
|
CKGKL-35-313-21 |
313 |
21.0 |
646.3 |
1520 |
912 |
1190 |
900 |
||
|
CKGKL-35-330-20 |
330 |
20.0 |
684.2 |
1550 |
932 |
1190 |
950 |
||
|
CKGKL-35-346-19 |
346 |
19.0 |
714.6 |
1590 |
1022 |
1310 |
970 |
||
|
CKGKL-35-363-18 |
363 |
18.0 |
745.1 |
1660 |
952 |
1380 |
1000 |
||
|
CKGKL-35-379-17 |
379 |
17.0 |
767.1 |
1660 |
982 |
1380 |
1060 |
||
|
CKGKL-35-396-16 |
396 |
16.0 |
788.2 |
1660 |
1012 |
1380 |
1160 |
||
|
CKGKL-35-412-16 |
412 |
16.0 |
853.2 |
1780 |
1072 |
1480 |
1160 |
||
|
CKGKL-35-429-15 |
429 |
15.0 |
867.3 |
1780 |
1072 |
1480 |
1180 |
||
|
CKGKL-35-445-14 |
445 |
14.0 |
871.0 |
1780 |
1052 |
1490 |
1180 |
||
|
CKGKL-35-462-14 |
462 |
14.0 |
938.8 |
1780 |
1072 |
1480 |
1200 |
||
|
CKGKL-35-478-13 |
478 |
13.0 |
933.1 |
1790 |
1072 |
1490 |
1250 |
||
|
CKGKL-35-495-13 |
495 |
13.0 |
1000.7 |
1790 |
1072 |
1490 |
1270 |
||
1 Вышеуказанные технические параметры действительны только для алюминиевых обмоток. Для медных обмоток мы предоставим их отдельно.
2 Продукция, производимая Shanghai Zhiyou, включает, но не ограничивается продукцией, указанной в таблице. Если у клиента есть указанные параметры, их необходимо подтвердить отдельно.
3 Данные в таблице приведены только для справки. Право окончательной интерпретации принадлежит Shanghai Zhiyou.
