Сглаживающий реактор

Сглаживающий реактор и фильтр постоянного тока вместе образуют Т-образную сеть фильтрации гармоник постоянного тока, уменьшая компоненты пульсации переменного тока и отфильтровывая некоторые гармоники, уменьшая помехи для связи по линии постоянного тока и избегая нестабильного регулирования, вызванного гармониками. Плоский волновой реактор также может предотвратить попадание крутого волнового удара, создаваемого линией постоянного тока, в клапанный зал, предотвращая повреждение преобразовательного клапана перенапряжением.

При возникновении определенных неисправностей в инверторе он может избежать возникновения вторичных отказов коммутации. Он может снизить вероятность отказа коммутации инвертора, вызванного падением напряжения переменного тока. При коротком замыкании линии постоянного тока пиковое значение тока короткого замыкания ограничивается координацией регулирования стороны выпрямителя. Чем больше значение индуктивности, тем лучше, поскольку увеличение индуктивности влияет на характеристики автоматического регулирования системы передачи постоянного тока.

В системе передачи постоянного тока при прерывании постоянного тока будет генерироваться высокое перенапряжение, которое вредит изоляции и делает управление нестабильным. Сглаживающий реактор предотвращает прерывание постоянного тока, ограничивая скорость изменения тока, вызванного быстрыми изменениями напряжения, тем самым снижая частоту отказов коммутации преобразователя.

Реакторы с плоской волной используются в выпрямленных цепях постоянного тока. Количество импульсов в выпрямительной цепи всегда ограничено, и в выходном выпрямленном напряжении всегда есть пульсация. Этот вид пульсации часто вреден и должен подавляться сглаживающим реактором. Преобразовательные станции для передачи постоянного тока оснащены сглаживающими реакторами, чтобы сделать выходной постоянный ток близким к идеальному постоянному току. В тиристорной электрической передаче постоянного тока с питанием от постоянного тока сглаживающие реакторы также незаменимы.

Сглаживающий реактор является важным компонентом в выпрямительных схемах, и его основная функция в источниках питания промежуточной частоты заключается в следующем:

1. Ограничить ток короткого замыкания (одновременная проводимость тиристора инвертора во время коммутации эквивалентна прямому короткому замыканию нагрузки выпрямительного моста) без реактора.
2. Подавить влияние составляющих промежуточной частоты на электросеть.
3. Эффект фильтрации (выпрямленный ток содержит компоненты переменного тока; высокочастотный переменный ток нелегко проходит через большие индукторы) делает выпрямленную выходную волну непрерывной. Если она не непрерывна, наступит время, когда ток будет равен нулю, и инверторный мост прекратит работу, что приведет к размыканию цепи выпрямительного моста.
4. Входная мощность параллельной инверторной схемы имеет реактивную составляющую мощности, и во входной цепи инверторного моста должен быть реактор-накопитель энергии.

Классификация по типу:

(1) Масляный сглаживающий реактор;

(2) Сглаживающий реактор сухого типа.

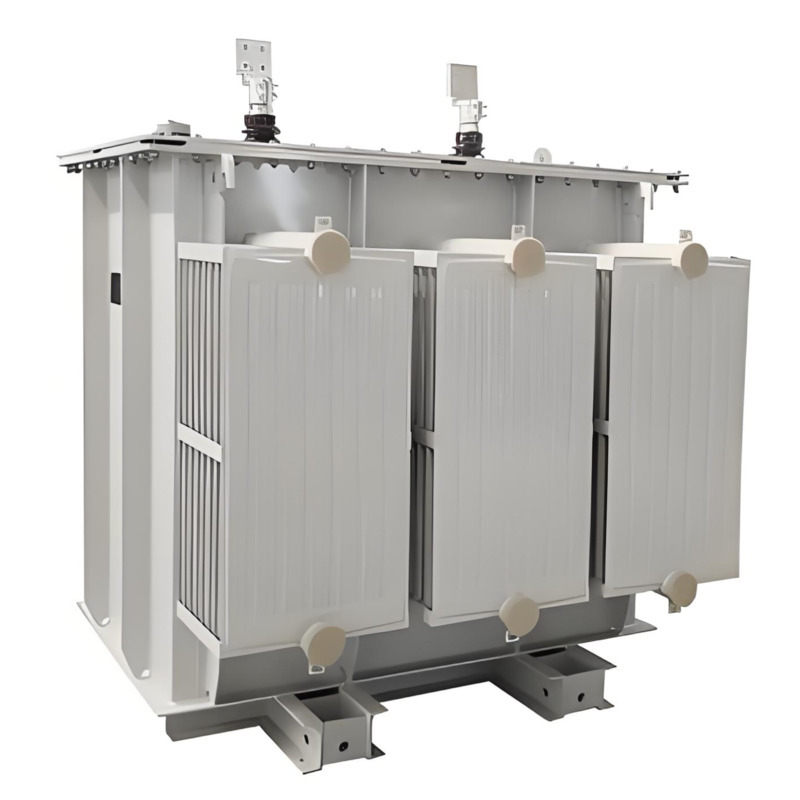

Структура масляного сглаживающего реактора похожа на структуру трансформатора, в основном состоит из катушки, железного сердечника, масляного бака, втулки, системы охлаждения и других компонентов. Масляные сглаживающие реакторы имеют нелинейную зависимость между током нагрузки и магнетизмом из-за наличия железного сердечника в их структуре.

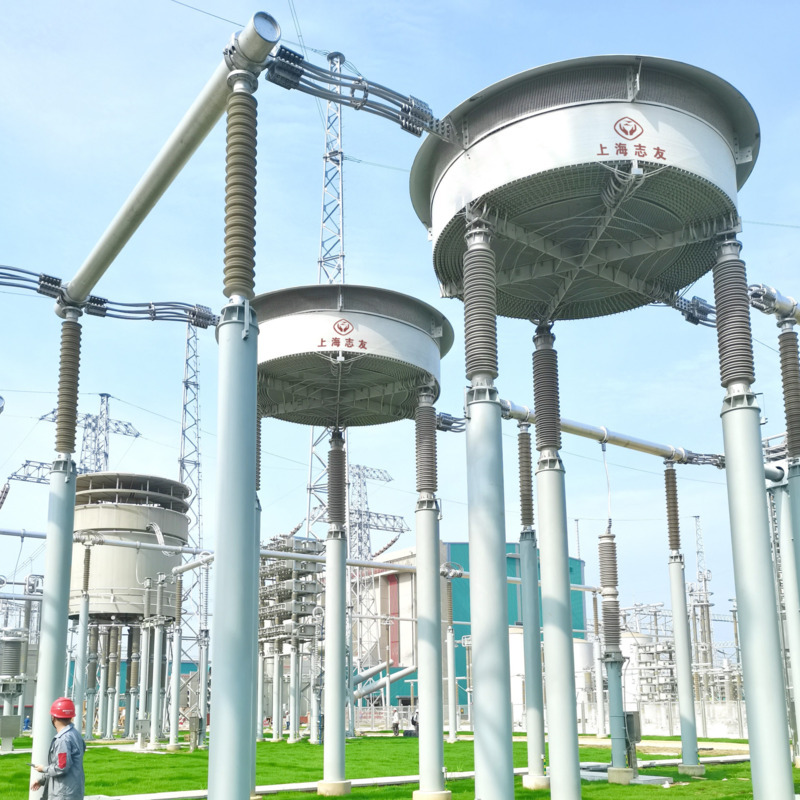

Сухие сглаживающие реакторы в основном состоят из катушек, кронштейнов, изоляционных столбов, колец выравнивания напряжения, оснований и т. д. Катушка состоит из нескольких слоев концентрических сжатых алюминиевых проволочных пакетов, каждый слой которых изолирован эпоксидной смолой и проложен прокладками для обеспечения межслойной изоляции и рассеивания тепла. Каждый слой катушки надежно закреплен вертикальными крепежами, чтобы гарантировать, что катушка не деформируется во время вибрации. Из-за отсутствия железного сердечника в сухих сглаживающих реакторах существует линейная зависимость между током нагрузки и магнетизмом.

Преимущества масляного сглаживающего реактора:

Благодаря наличию железного сердечника, относительно легко увеличить индуктивность одного масляного сглаживающего реактора; Система изоляции масляной бумаги масляного сглаживающего реактора очень зрелая и работает надежно; Масляные реакторы с плоскими волнами устанавливаются на земле, что обеспечивает низкий центр тяжести и хорошие сейсмические характеристики; В масляном сглаживающем реакторе используется проходной изолятор сухого типа для проникновения в клапанный зал, заменяя горизонтальный проходной изолятор и решая проблему неравномерного влажного перекрытия горизонтального проходного изолятора; Вертикальный проходной изолятор масляного сглаживающего реактора также использует проходной изолятор сухого типа, что снижает вероятность перекрытия загрязнения.

Недостатки масляного сглаживающего реактора:

Внутренняя изоляция сложная. В основном опираясь на масляную бумажную изоляцию, легко загореться и вызвать пожар. Шум довольно сильный. Тяжелый и сложный для транспортировки. Расходы на эксплуатацию и обслуживание относительно высоки.

Преимущества сглаживающего реактора сухого типа:

Изоляция заземления проста. Изоляция сглаживающих реакторов сухого типа в основном обеспечивается опорными изоляторами, что повышает надежность основной изоляции. Без масла, что исключает опасность возгорания и воздействие на окружающую среду. Система изоляции сухого типа с плоским сопротивлением без масла не представляет опасности возгорания или воздействия на окружающую среду, и нет необходимости устанавливать защитные стены между залом клапана и улицей. Критическая масса напряженности поля отсутствует, когда тенденция меняется. Высоковольтное переключение постоянного тока требует изменения полярности напряжения, что может создать критическую напряженность поля в системе изоляции из масляной бумаги из композитного материала из-за захвата зарядов; Но для сглаживающих реакторов сухого типа изменение полярности напряжения создает только напряжение на опорных изоляторах без ограничения критической напряженности поля, поэтому характеристики опорных изоляторов сглаживающих реакторов сухого типа аналогичны характеристикам других опорных изоляторов шин. Ток нагрузки линейно связан с магнитным потоком. Из-за отсутствия железного сердечника в сухих сглаживающих реакторах не будет явления магнитного насыщения в случае неисправностей, и то же значение индуктивности будет поддерживаться при любых обстоятельствах. Переходное перенапряжение относительно низкое. Из-за низкой емкости сухих сглаживающих реакторов на землю требования к уровню ударной изоляции сглаживающих реакторов также относительно низкие. Низкий акустический шум. Легкий, удобный для транспортировки и обращения. Низкие эксплуатационные и эксплуатационные расходы. Сухие сглаживающие реакторы в основном не требуют обслуживания.

Недостатки сглаживающего реактора сухого типа:

Центр тяжести высокий, но ударопрочность плохая. Занимает относительно большую площадь. Внутри нет железного сердечника, что затрудняет увеличение индуктивности отдельного блока и улучшение перегрузочной способности. Он не поставляется с гильзой сквозной стенки, и между ним и преобразователем необходимо установить гильз сквозной стенки, что увеличивает вероятность мокрого и грязного проплавления гильзы сквозной стенки; Чувствителен к загрязнению окружающей среды. Трудно обнаружить горячие точки и инфракрасную температуру. Из-за установки шумозащитного кожуха на внешней стороне сглаживающего реактора сухого типа измерение точек нагрева внутренней катушки затруднено и имеет значительные погрешности.
