Категория реактора

ИНДУКТОР

Индуктор — это компонент, который может преобразовывать электрическую энергию в магнитную и хранить ее. Структура индуктора похожа на трансформатор, но только с одной обмоткой. Индукторы имеют определенную индуктивность, которая только препятствует изменениям тока. Если индуктор находится в состоянии, когда ток не проходит, он будет пытаться препятствовать току течь через него, когда цепь включена; Если индуктор находится в состоянии, когда ток проходит, он будет пытаться поддерживать постоянный ток, когда цепь отключена. Индукторы также известны как дроссели, реакторы и динамические реакторы.

Категория:

Классифицируют по конструкции и охлаждающей среде, по способу подключения, по функции и по назначению.

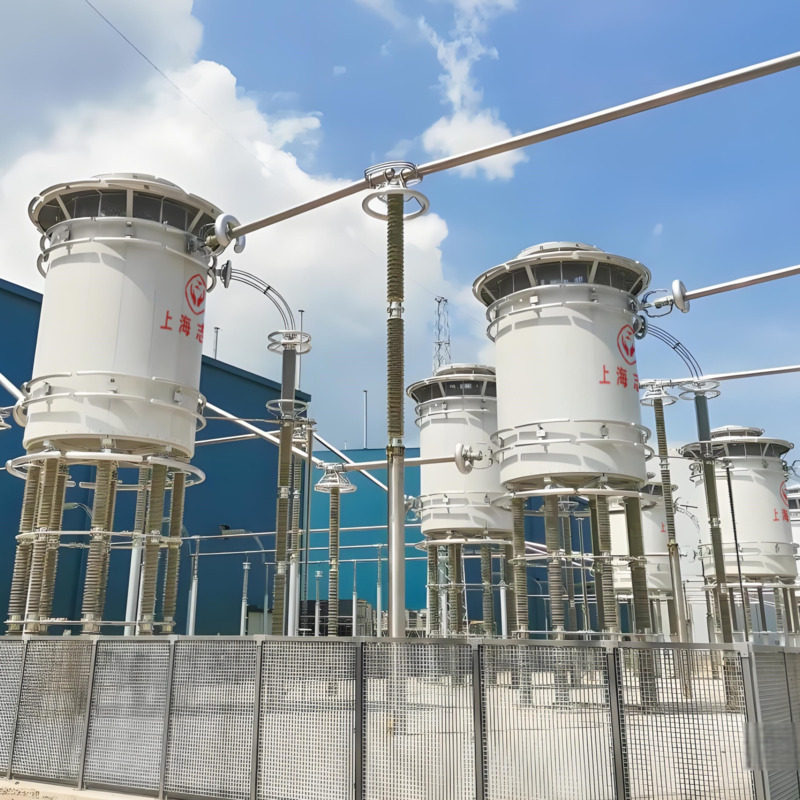

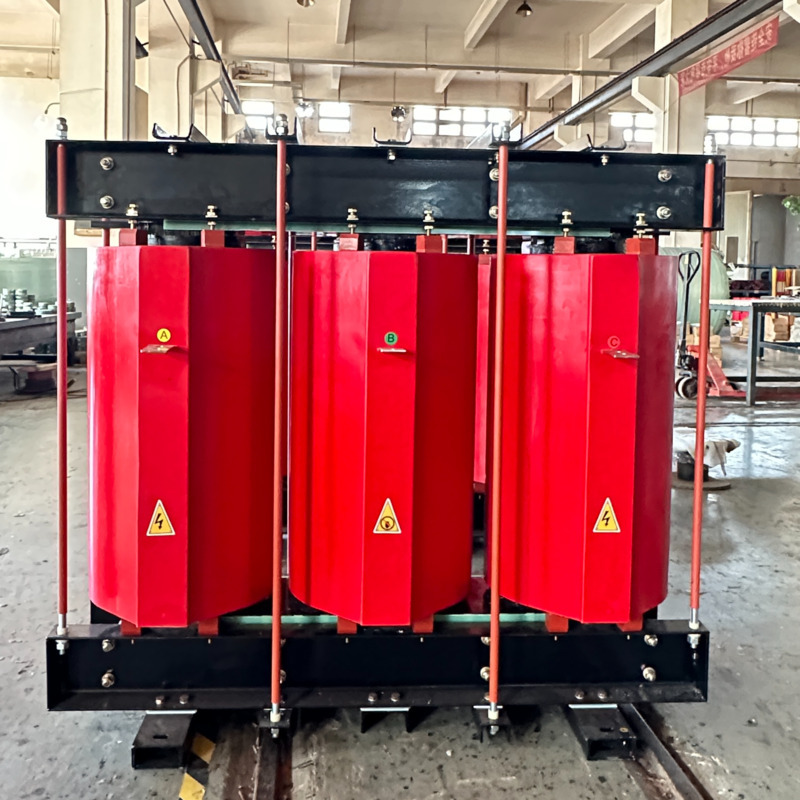

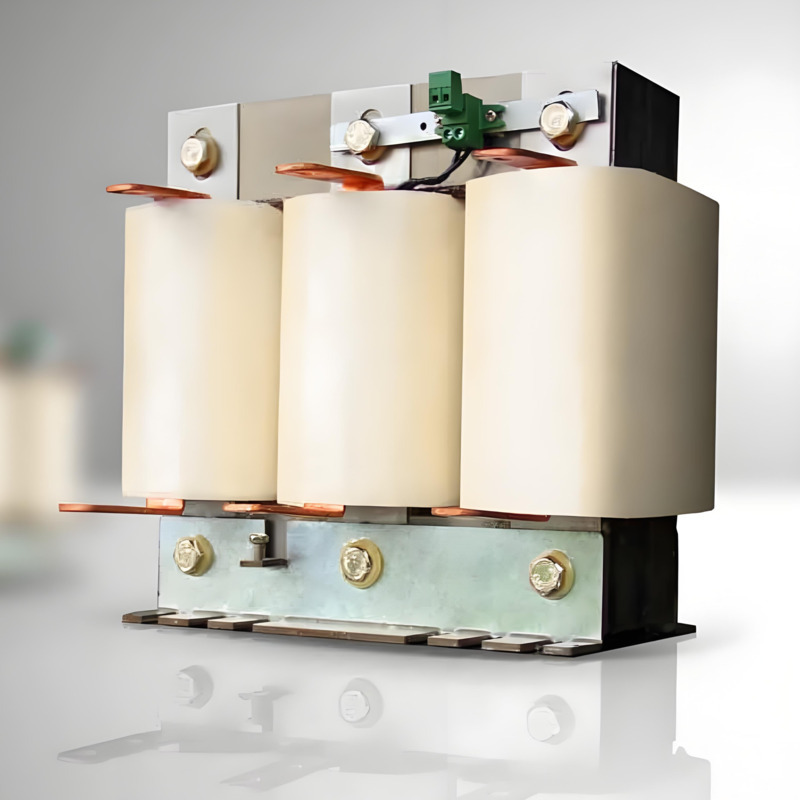

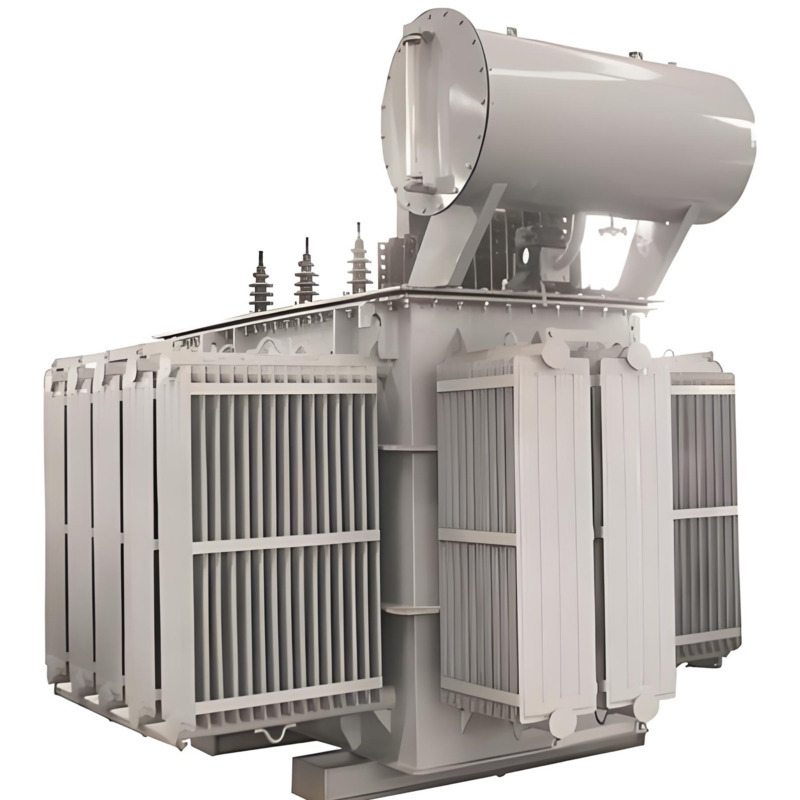

1. В зависимости от конструкции и охлаждающей среды: подразделяются на полый тип, тип с железным сердечником, сухой тип, тип с масляным погружением и т. д., например: полый реактор сухого типа, реактор сухого типа с железным сердечником, реактор с железным сердечником, погруженный в масло полый реактор, полый реактор сухого типа с зажимами, полый реактор сухого типа с оберткой, цементный реактор и т. д.
2. По способу соединения: реакторы делятся на параллельные и последовательные.
3. По функции: делятся на токоограничивающие и компенсационные.
4. По назначению: Разделены по конкретным назначениям, таким как токоограничивающие реакторы, фильтрующие реакторы, сглаживающие реакторы, реакторы компенсации коэффициента мощности, последовательные реакторы, уравновешивающие реакторы, заземляющие реакторы, дугогасящие катушки, реакторы входящей линии, реакторы отходящей линии, реакторы насыщения, реакторы самонасыщения, переменные реакторы (регулируемые реакторы, управляемые реакторы), реакторы тока ярма, последовательные резонансные реакторы, параллельные резонансные реакторы и т. д.

Функция реактора:

Распространенными типами реакторов, используемых в энергосистемах, являются последовательные реакторы и параллельные реакторы. Последовательные реакторы в основном используются для ограничения токов короткого замыкания, а также используются последовательно или параллельно с конденсаторами в фильтрах для ограничения высших гармоник в энергосистеме. Реакторы в энергосистемах 220 кВ, 110 кВ, 35 кВ и 10 кВ используются для поглощения зарядной емкостной реактивной мощности кабельных линий. Рабочее напряжение можно регулировать, регулируя количество параллельных реакторов. Шунтирующие реакторы сверхвысокого напряжения имеют несколько функций для улучшения условий эксплуатации энергосистем, связанных с реактивной мощностью, в основном включая:

1. Влияние емкости на слабонагруженные или слабоненагруженные линии для снижения переходных перенапряжений на промышленной частоте;
2. Улучшить распределение напряжения на линиях электропередачи большой протяженности;
3. Максимально сбалансировать реактивную мощность в линии при малой нагрузке, не допустить необоснованного перетока реактивной мощности, а также снизить потери мощности на линии;
4. Уменьшить установившееся напряжение промышленной частоты на высоковольтной шине, когда большой блок работает параллельно системе, чтобы облегчить синхронную параллельную работу генератора;
5. Предотвращать явление резонанса самовозбуждения, которое может возникнуть в генераторах с длинными линиями;
6. При использовании малореактивного заземляющего устройства для нейтральной точки реактора малый реактор может также использоваться для компенсации межфазной и межфазной емкости цепи, чтобы ускорить автоматическое гашение вторичного тока и облегчить его использование.

Подключение реакторов можно разделить на два типа: последовательное соединение и параллельное соединение. Последовательные реакторы обычно служат для ограничения тока, тогда как параллельные реакторы часто используются для компенсации реактивной мощности.

1. Полусердечниковый сухой шунтирующий реактор: В сверхвысоковольтных системах передачи электроэнергии на большие расстояния он подключается к третичной катушке трансформатора. Используется для компенсации емкостного зарядного тока цепи, ограничения повышения напряжения системы и рабочего перенапряжения, а также для обеспечения надежной работы цепи.
2. Сухой реактор последовательного включения с полусердечником: устанавливается в конденсаторной цепи и запускается при включении конденсаторной цепи.

Функции ограничения и фильтрации тока реакторов:

Расширение мощности электросетей привело к быстрому росту номинальной мощности короткого замыкания системы. На стороне низкого напряжения 35 кВ подстанции 500 кВ максимальное эффективное значение трехфазного симметричного тока короткого замыкания близко к 50 кА. Для ограничения тока короткого замыкания линий электропередачи и защиты силового оборудования необходимо устанавливать реакторы, которые могут уменьшить ток короткого замыкания и поддерживать напряжение системы неизменным в момент короткого замыкания.

Установите демпфирующие реакторы (т. е. последовательные реакторы) в цепь конденсатора для подавления броска тока при включении цепи конденсатора. В то же время он образует гармонический контур вместе с конденсаторной батареей для фильтрации различных гармоник. В цепи конденсатора устройства компенсации реактивной мощности 35 кВ на подстанции 500 кВ для ограничения броска тока при включении конденсатора и подавления высших гармоник энергосистемы в цепь конденсатора 35 кВ необходимо установить демпфирующий реактор. При подавлении третьей гармоники используется сухой полый однофазный наружный демпфирующий реактор с номинальным напряжением 35 кВ, номинальной индуктивностью 26,2 мГн и номинальным током 350 А. Он образует резонансный контур с конденсатором 2,52 Мвар для третьей гармоники, то есть контур фильтрации третьей гармоники.

Аналогично для подавления 5-й и более высоких гармоник использовался однофазный наружный демпфирующий реактор с номинальным напряжением 35 кВ, номинальной индуктивностью 9,2 мГн и номинальным током 382 А. Он образует резонансный контур с конденсатором 2,52 Мвар для 5-й и более высоких гармоник. Он играет роль в подавлении высших гармоник. Следует отметить, что применение и технические условия демпфирующих реакторов указаны как в национальном стандарте GB10229-88 для реакторов, так и в международном стандарте IEC289-88.

Применение реакторов:

1. Параллельный реактор: Реактор, используемый для испытания генераторов при полной нагрузке, является прототипом параллельного реактора. Из-за притяжения переменных магнитных полей между сегментированными железными сердечниками шум реакторов с железным сердечником обычно примерно на 10 дБ выше, чем у трансформаторов той же мощности. Переменный ток, проходящий через шунтирующий реактор, используется для компенсации емкостного сопротивления системы. Обычно подключенный последовательно с тиристорами, он может непрерывно регулировать реактивный ток.
2. Последовательный реактор: через него пропускается переменный ток, а функция последовательного реактора заключается в том, чтобы быть включенным последовательно с компенсирующим конденсатором, образуя последовательный резонанс для гармоник установившегося режима (5-я, 7-я, 11-я, 13-я). Обычно это реакторы 5-6%, которые относятся к реакторам с высокой индуктивностью.

Настроенный реактор: через него проходит переменный ток, а функция последовательного реактора заключается в последовательном соединении с конденсатором, образуя последовательный резонанс с заданной n-й гармонической составляющей, тем самым поглощая гармоническую составляющую, обычно n=5, 7, 11, 13, 19.

3. Входной реактор: также известный как коммутационный реактор, используется в линиях ввода электросети, пропуская переменный ток. Функция входного реактора заключается в ограничении падения напряжения на стороне сети и скорости нарастания тока di/dt и скорости нарастания напряжения du/dt тиристора во время коммутации инвертора, а также в разъединении параллельной группы инверторов.
4. Реактор ограничения тока: Реакторы ограничения тока обычно используются в распределительных линиях. Реакторы ограничения тока часто подключаются последовательно на ответвлениях фидера от одной и той же шины для ограничения тока короткого замыкания фидера и поддержания напряжения на шине, чтобы оно не было слишком низким из-за коротких замыканий фидера.
5. Демпфирующий реактор: (обычно также известный как последовательный реактор) подключается последовательно с конденсаторной батареей или плотным конденсатором для ограничения пускового тока конденсатора, когда он закрыт. Эта функция аналогична функции токоограничивающего реактора. Фильтрующий реактор подключается последовательно с фильтрующим конденсатором для формирования резонансного фильтра, который обычно используется для резонансной фильтрации 3-го по 17-й порядок или фильтрации верхних частот более высокого порядка. Преобразовательные станции, устройства статической компенсации с фазовым управлением, средние и большие выпрямительные устройства, электрифицированные железные дороги и все мощные тиристорные управляемые силовые электронные схемы линий электропередачи постоянного тока являются источниками гармонического тока, которые необходимо отфильтровывать, чтобы предотвратить их попадание в систему. Департамент электроснабжения имеет особые правила относительно гармоник в энергосистеме.
6. Дугогасящая катушка: Дугогасящие катушки широко используются в резонансных системах заземления в диапазоне от 10 кВ до 63 кВ. Из-за тенденции к отсутствию масла на подстанциях многие дугогасящие катушки ниже 35 кВ теперь литые сухого типа.
7. Реактор сглаживания волн: Реакторы сглаживания волн используются в выпрямленных цепях постоянного тока. Количество импульсов в цепи выпрямителя всегда ограничено, и в выходном выпрямленном напряжении всегда есть пульсация. Этот вид пульсации часто вреден и должен подавляться сглаживающим реактором. Преобразовательные станции для передачи постоянного тока оснащены сглаживающими реакторами, чтобы сделать выходной постоянный ток близким к идеальному постоянному току. В тиристорной электрической передаче постоянного тока сглаживающие реакторы также незаменимы.

Сглаживающий реактор является важным компонентом в выпрямительных схемах, и его основная функция в источниках питания промежуточной частоты заключается в следующем:

1. Ограничить ток короткого замыкания (одновременная проводимость тиристора инвертора во время коммутации эквивалентна прямому короткому замыканию нагрузки выпрямительного моста) без реактора.
2. Подавить влияние составляющих промежуточной частоты на электросеть.
3. Эффект фильтрации (выпрямленный ток содержит компоненты переменного тока; высокочастотный переменный ток нелегко проходит через большие индукторы) делает выпрямленную выходную волну непрерывной. Если она не непрерывна, наступит время, когда ток будет равен нулю, и инверторный мост прекратит работу, что приведет к размыканию цепи выпрямительного моста.
4. Управляемый постоянным током насыщающийся реактор: дроссель или самонасыщающийся насыщающийся реактор, соединенный последовательно в цепи. В течение периода синусоиды напряжения насыщающийся реактор поглощает определенное количество вольт за несколько секунд до насыщения, достигает насыщения и затем переходит в полностью открытое состояние. Поэтому его выходное напряжение несинусоидально, а функция этого насыщенного реактора аналогична функции тиристора.

Основными компонентами электрической цепи являются резисторы, конденсаторы и индукторы. Индуктивность выполняет функцию подавления изменений тока и сдвига фазы переменного тока. Статическое индукционное устройство намоточного типа с индуктивной функцией называется реактором.

Стандарт продукта:

ГБ/Т 1094.6-2011 МЭК 60076-6 ： 2007

ГБ/Т 1094.1-2011 МЭК 60076-1 ： 2011

ГБ/Т 1094.3-2017 МЭК 60076-3 ： 2013

Уведомление о заказе:

1. Пожалуйста, предоставьте подробные параметры продукта.
2. Пожалуйста, предоставьте нам как можно больше информации о продукте, включая технические характеристики продукта, чертежи продукта, паспортные таблички продукта, фотографии продукта и т. д., которые вам необходимо заказать, чтобы мы могли предоставить вам более быструю и точную смету.
3. Пожалуйста, предоставьте технические характеристики продукта, чертежи продукта, паспортные таблички продукта, фотографии продукта и т. д., которые вам необходимы для заказа, отправьте электронное письмо по адресу: shanghaizhiyou@gmail.com. Мы ответим вам, как только получим электронное письмо.
4. Вы также можете быстро связаться с нашим менеджером по продажам Янгом, используя следующую контактную информацию: WeChat ： + 86 13122066665 или WhatsApp:+ 86 189 3091 2328.

Мы готовы служить вам с профессионализмом, искренностью и честностью.
