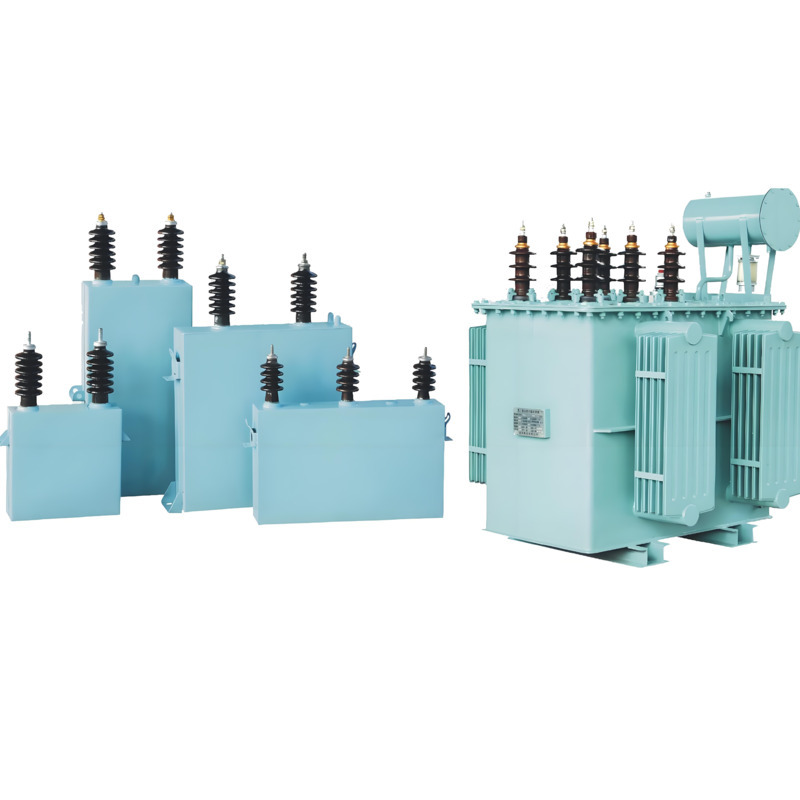

Конденсатор мощности

Основные технические параметры:

1. Номинальное напряжение: 0,23 кВ, 0,4 кВ, 0,69 кВ, 1,14 кВ, 3,3 кВ, 6,3 кВ, 6,3 кВ, 6,6 кВ, 6,6/√ 3 кВ, 10,5 кВ, 11 кВ, 11/√ 3 кВ, 12 кВ, 12/√ 3 кВ, 19 кВ
2. Номинальная мощность: 30~334 кВАр, другие уровни напряжения и мощности могут быть заказаны специально.
3. Допустимое отклонение мощности:- 5~+15%
4. Значение тангенса угла потерь: композитная среда из пленки и бумаги с TG δ ≤ 0,08%, среда из цельной пленки с TG δ ≤ 0,05%
5. Устойчивость к напряжению: Конденсатор должен выдерживать 2,15 номинального напряжения переменного тока или 4,3 номинального напряжения постоянного тока в течение 10 секунд без пробоя или перекрытия. Уровень изоляции: уровень 6 кВ 30 кВ, уровень 10 кВ 42 кВ Испытание переменного тока длилось 1 минуту без пробоя или перекрытия.
6. Характеристики саморазряда: конденсатор, оснащенный внутренним разрядным резистором, снижает остаточное напряжение с пикового значения √ 2UN до значения ниже 75 В в течение 10 минут после отключения питания.
7. Максимально допустимое перенапряжение: не более 8 часов в сутки при напряжении, превышающем 1,1 номинального, не более 30 минут в сутки при напряжении, превышающем 1,15 номинального, не более 5 минут при напряжении, превышающем 1,2 номинального, не более 1 минуты при напряжении, превышающем 1,3 номинального.
8. Максимально допустимый ток: допустимый ток для работы не должен превышать номинальный ток более чем в 1,3 раза, а переходный ток перегрузки не должен превышать номинальный ток более чем в 1,43 раза с учетом влияния перенапряжения, положительного отклонения конденсатора и гармоник.
9. Соответствие стандартам: Изделие соответствует национальному стандарту GB/T 112024.1-2001 и международному стандарту IEC6087:1997.

Инструкции по заказу и использованию:

1. Выбор номинального напряжения конденсаторов должен основываться на напряжении сети, учитывая, что ввод конденсаторов повысит напряжение. Поэтому при выборе номинального напряжения конденсаторов оно должно быть как минимум на 5% выше напряжения сети; При последовательном включении реактора в цепь конденсатора напряжение на клеммах конденсатора будет увеличиваться соответственно со скоростью реактивного сопротивления подключенного реактора. Поэтому при выборе номинального напряжения конденсатора его следует определять на основе скорости реактивного сопротивления подключенного реактора после расчета.
2. Конденсаторы являются низкоомными каналами для гармоник. При гармониках большое количество гармоник будет вводиться в конденсатор, вызывая перегрузку по току или перенапряжение. Кроме того, конденсаторы могут усиливать гармоники и даже резонировать, подвергая опасности безопасность электросети и значительно сокращая срок службы конденсаторов. Поэтому конденсаторы должны использоваться последовательно с реакторами, которые подавляют гармоники при работе с гармониками.
3. При замыкании конденсатора пусковой ток может достигать сотен раз номинального тока конденсатора. Поэтому переключатель для переключения конденсаторов должен быть переключателем без сильного пробоя. Для подавления замыкающего пускового тока можно также последовательно подключить реактор для подавления пускового тока.
4. После отключения конденсатора с разрядным резистором от источника питания номинальное пиковое напряжение может упасть ниже 75 В в течение 10 минут. Если требуется падение номинального пикового напряжения до значения ниже 50 В в течение 5 минут после отключения источника питания, это следует указать при заказе.
5. Конденсатор, используемый для компенсации линии, должен быть установлен на напряжение 150-200 кВАр, при этом следует обратить внимание на то, чтобы не устанавливать конденсатор на той же платформе, что и трансформатор, и не использовать ту же группу отводов, чтобы предотвратить перенапряжение тока, вызванное ферромагнитным резонансом при неполнофазной работе линии, что может повредить конденсатор и трансформатор.
6. При выборе разрядника на основе оксида цинка для защиты от перенапряжения следует использовать специальный разрядник на основе оксида цинка для конкретного конденсатора, и лучше всего устанавливать его между полюсами конденсатора.
7. Для быстродействующей защиты следует использовать специальные предохранители для конденсаторов, а номинальный ток следует выбирать в 1,43–1,5 раза больше номинального тока конденсатора.
8. Если конденсатор напрямую подключен параллельно высоковольтному двигателю, то для предотвращения самовозбуждения при отключении двигателя от источника питания, что может привести к повышению напряжения на клеммах конденсатора выше номинального значения, номинальный ток конденсатора должен быть менее 90% от тока холостого хода двигателя. Если в двигателе используется соединение Y/△, не допускается прямое параллельное подключение конденсатора к двигателю, и следует применять специальный метод подключения.
9. При использовании конденсаторов на высоте более 1000 метров или во влажных тропических регионах это следует указывать при заказе.
10. Если имеются особые характеристики или особые требования к конденсаторам, их следует указать при заказе.
