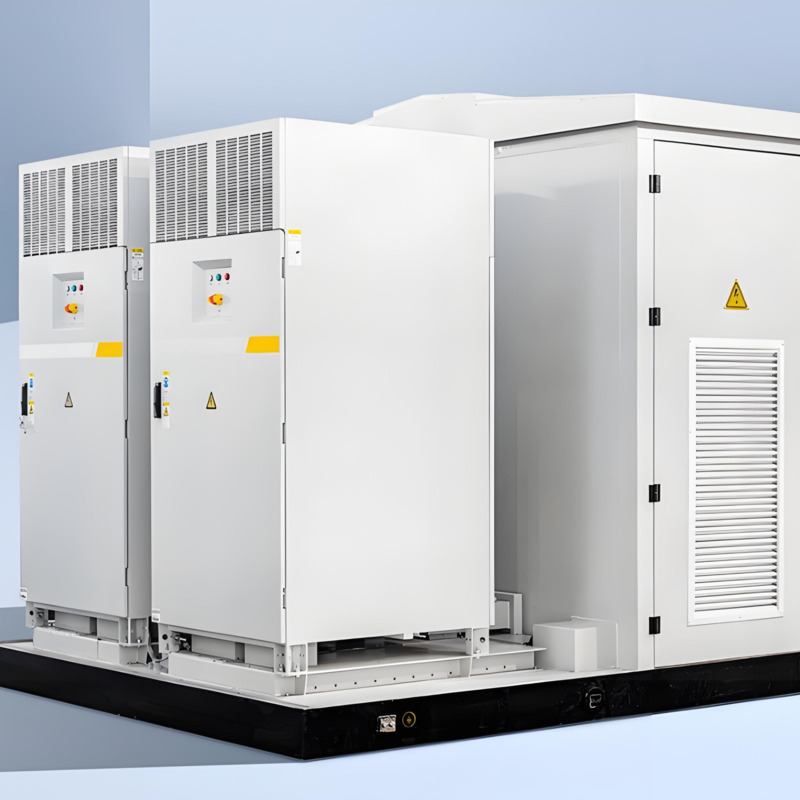

Морской водоохлаждаемый блок нагрузки

Морской водоохлаждаемый блок нагрузки

(Специальный грузовой отсек с водяным охлаждением для судна)

Область применения: водоохлаждаемый нагрузочный ящик для судов в основном используется для испытаний в портовых терминалах и испытаний в условиях глубоководного плавания, а также для заводского осмотра, ежедневного технического обслуживания и капитального ремонта судовых генераторов.

Эксплуатационные характеристики: Длительный срок службы, высокая термостойкость, коррозионная стойкость, высокая несущая способность, большая емкость, высокая стабильность, эффективное рассеивание тепла, высокая точность испытаний и отбора проб, высокий коэффициент безопасности.

Специфический для судна водоохлаждаемый нагрузочный ящик в основном используется для проверки выходной мощности и нагрузочной способности судового генераторного агрегата, а также всех электрических параметров, включая динамические параметры. Он состоит из двух частей: измерительно-контрольного и нагрузочного шкафа, которые используются совместно с верхним компьютером для достижения интеллекта и автоматизации. Он выполняет специальное тестирование всех электрических параметров генераторного агрегата и генерирует диаграммы, кривые и отчеты об обнаружении, предоставляя научные методы обнаружения для оборудования судового генераторного агрегата.

Судовой водоохлаждаемый нагрузочный испытательный прибор может точно измерять основные функции генератора, такие как установившееся трехфазное напряжение, ток, активная мощность, частота и время работы; Он имеет мощную функцию регистрации напряжения, которая может не только обнаруживать все установившиеся параметры, но и обнаруживать скачки, скачки, напряжение, ток, кривые частоты, а также кривые гармоник напряжения и тока и гармоническое содержание; А функции тестирования настройки напряжения и частоты, тестирования колебаний и переходного тестирования могут автоматически проверять максимальные и минимальные значения напряжения, максимальные и минимальные значения тока, максимальные и минимальные значения частоты и время восстановления при внезапном изменении нагрузки. При использовании совместно с верхним компьютером он может автоматически выполнять измерение всех электрических и динамических параметров генератора.

Этот судовой водоохлаждаемый грузоподъемный ящик имеет сильную перегрузочную способность, а поток холодной исходной воды достаточен для обеспечения температуры на входе, не превышающей 35 ℃. При условии рабочего тока I2R <= 1,2Pn номинальной мощности резистор может работать в течение длительного времени; Когда поток холодной исходной воды достаточен для обеспечения температуры на входе, не превышающей 35 ℃, и рабочего напряжения, не превышающего 4500 В, резистор может нормально работать в течение 1 минуты каждые 15 минут при условии, что напряжение не превышает 4800 В; Он также имеет функции защиты от обнаружения температуры, защиты от потока, защиты уровня воды и защиты от протечек; Когда охлаждающая вода прерывается, а мощность нагрузки не превышает номинальную мощность, резистор может работать в течение 5 секунд без необратимых повреждений. Если во время непрерывного тестирования возникает неисправность, тестирование можно вручную прервать, и система автоматически сохранит данные. После ремонта продукта тест будет перезапущен, и система продолжит запись теста в соответствии с исходной точкой останова.

Технические параметры:

1. Уровень мощности: регулируемый пошагово, минимальный шаг 5 кВт
2. Рабочее напряжение: DC2700V
3. Коэффициент мощности: 1
4. Характеристики нагрузки: чисто резистивные
5. Контроль нагрузки: контроль на месте
6. Интерфейс связи: связь RS 232、 485
7. Точность загрузки: ± 3%
8. Метод охлаждения: Водяное охлаждение
9. Температура окружающей среды: от -25 ℃ до +55 ℃
10. Высота использования: ≤ 2500 м
11. Функции измерения и контроля: ток, напряжение, активная мощность, коэффициент мощности, частота, время и т. д.
12. Метод мониторинга: Мониторинг температуры трубки сопротивления: Температура срабатывания сигнализации составляет 95 ℃, с использованием трех терморезисторов PT100, размещенных в разных местах в резервуаре для воды, и выходной сигнал подключен. Многоканальный термостат для контроля температуры, способный отображать температуру в реальном времени, оснащен нормально открытым и нормально закрытым точечным выходом. Температуру выхода сигнализации можно регулировать; Мониторинг расхода воды; Мониторинг давления воды.
