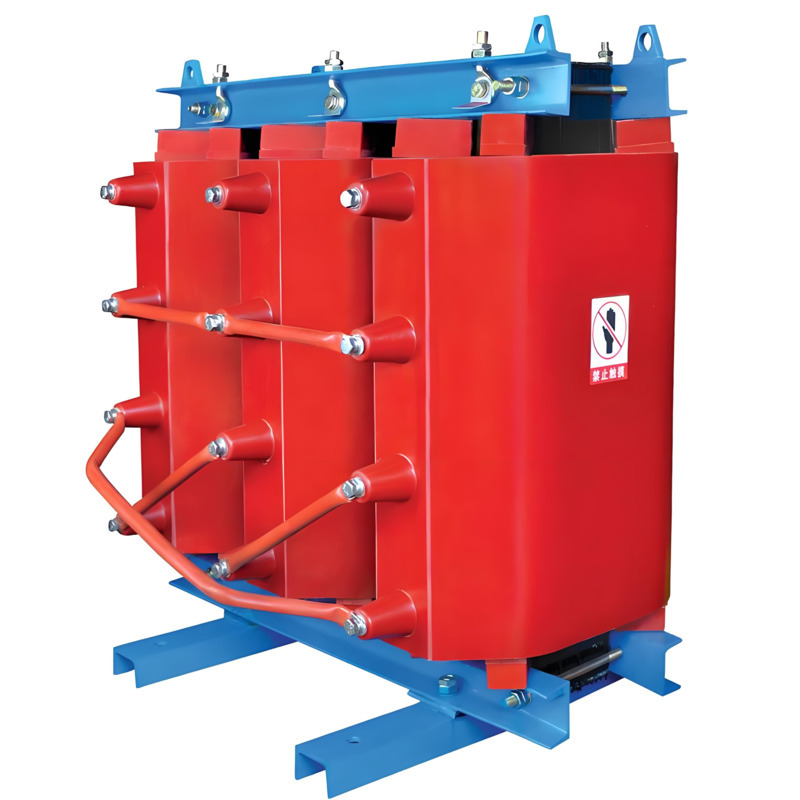

Заземляющий трансформатор
Заземляющий трансформатор можно разделить на масляный и сухой в зависимости от заполняющей среды; В зависимости от количества фаз заземляющий трансформатор можно разделить на трехфазный заземляющий трансформатор и однофазный заземляющий трансформатор. Мы можем предоставить расценки и техническую поддержку для заземляющего трансформатора.
Функция заземляющего трансформатора заключается в обеспечении искусственной нейтральной точки для систем, в которых нейтральная точка не заземлена, что позволяет использовать дугогасящие катушки или методы заземления с малым сопротивлением для уменьшения емкостного тока на землю в случае короткого замыкания на землю в распределительной сети и повысить надежность электроснабжения распределительной системы.
Предыстория использования:
Электросети 6 кВ, 10 кВ и 35 кВ в энергосистеме обычно используют режим работы с незаземленной нейтральной точкой. Низковольтная сторона главного трансформатора в энергосистеме обычно подключается по схеме треугольника, и нет нейтральной точки, которую можно было бы заземлить. Когда в системе с незаземленной нейтральной точкой происходит однофазное замыкание на землю, треугольник линейного напряжения остается симметричным. Энергосистема может продолжать поставлять электроэнергию пользователям в течение 1–2 часов, а емкостный ток относительно невелик (менее 10 А), что не приведет к прерывистым дугам. Некоторые мгновенные замыкания на землю могут исчезать сами по себе, что очень эффективно для повышения надежности электроснабжения и сокращения отключений электроэнергии. Но с постоянным расширением городских электросетей и увеличением количества кабельных розеток емкостный ток системы на землю резко увеличивается, а емкостный ток, протекающий через точку замыкания после однофазного заземления, относительно велик (более 10 А). Дугу трудно погасить, она легко вызывает перенапряжение ферромагнитного резонанса и создает прерывистое перенапряжение заземления дуги, которое может привести к повреждению изоляции, отключению линии и расширению аварии.
Конкретно:
Для снижения тока емкости заземления при однофазных замыканиях на землю необходимо установить компенсационные устройства, такие как дугогасящие катушки, в нейтральной точке трансформатора. Поэтому необходимо искусственно создать нейтральную точку, чтобы подключить дугогасящую катушку к нейтральной точке, снизить ток отключения короткого замыкания на землю и повысить надежность электроснабжения системы.
Классификация трансформаторов:
Этот тип трансформатора использует Z-типа проводку (также известную как извилистую проводку). Отличие от обычных трансформаторов заключается в том, что каждая фазная катушка разделена на две группы и намотана в обратном порядке на магнитный столб этой фазы. Преимущество этого соединения заключается в том, что магнитный поток нулевой последовательности может течь вдоль магнитного столба, в то время как магнитный поток нулевой последовательности обычных трансформаторов течет вдоль магнитной цепи утечки. Поэтому сопротивление нулевой последовательности заземляющих трансформаторов Z-типа очень мало (около 10 Ом), в то время как обычные трансформаторы намного больше. Согласно правилам, при использовании обычного трансформатора с дугогасящей катушкой его мощность не должна превышать 20% от мощности трансформатора. Трансформаторы Z-типа могут быть оснащены дугогасящими катушками мощностью от 90% до 100%, в то время как заземляющие трансформаторы также могут нести вторичные нагрузки в дополнение к дугогасящим катушкам, что может заменить станционные трансформаторы и сэкономить инвестиционные затраты.
Однофазные заземляющие трансформаторы в основном используются для шкафов сопротивления заземления нейтрали генераторов и трансформаторов Satons с нейтральными точками с целью снижения стоимости и объема шкафов сопротивления.
Характеристики работы:
Основные технические параметры:
Для удовлетворения потребностей в компенсации заземляющего сопротивления дугогасящей катушки в распределительной сети, а также для удовлетворения силовых и осветительных нагрузок подстанций необходимо выбирать трансформаторы с Z-образной схемой соединений, а также обоснованно устанавливать основные параметры заземляющего трансформатора [6].
(1) Номинальная мощность:
Первичная мощность заземляющего трансформатора должна соответствовать мощности дугогасящей катушки. Исходя из текущих характеристик мощности дугогасящей катушки, рекомендуется устанавливать мощность заземляющего трансформатора в 1,05-1,15 раза больше мощности дугогасящей катушки. Заземляющий трансформатор, оснащенный одной дугогасящей катушкой мощностью 200 кВА, имеет мощность 215 кВА.
(2) Ток компенсации нейтрали:
Продолжительность тока компенсации нейтрали должна быть такой же, как и время непрерывной работы дугогасящей катушки, которое согласно нормативам составляет 2 часа.
(3) Сопротивление нулевой последовательности:
Сопротивление нулевой последовательности является важным параметром заземляющих трансформаторов, который оказывает существенное влияние на ограничение однофазного тока короткого замыкания на землю и подавление перенапряжения в релейной защите. Для заземляющих трансформаторов с зигзагообразным (Z-образным) и звездообразным/открытым дельта соединением без вторичных обмоток существует только одно сопротивление, а именно сопротивление нулевой последовательности, чтобы производственный отдел мог удовлетворить требования энергетического отдела.
(4) Убыток:
Потери являются важным параметром производительности заземляющих трансформаторов. Для заземляющих трансформаторов с вторичными катушками их потери холостого хода могут быть такими же, как у двухобмоточных трансформаторов той же мощности. Что касается потерь нагрузки, то при работе с полной нагрузкой на вторичной стороне из-за более легкой нагрузки на первичной стороне его потери нагрузки меньше, чем у двухобмоточного трансформатора с той же мощностью, что и у вторичной стороны.
(5) Повышение температуры:
Согласно национальному стандарту, существуют следующие нормы превышения температуры заземляющих трансформаторов:
1) Повышение температуры при номинальном постоянном токе должно соответствовать положениям национального стандарта для сухих трансформаторов в силовых трансформаторах общего назначения, но в основном применимо к заземляющим трансформаторам с частыми нагрузками на вторичной стороне;
2) При длительности кратковременного тока нагрузки менее 10 секунд (что происходит в основном при подключении нейтрали к резистору) превышение его температуры должно соответствовать пределу превышения температуры в условиях короткого замыкания, установленному в национальном стандарте на силовые трансформаторы;
3) При совместной работе заземляющего трансформатора с дугогасящим реактором его температура должна соответствовать нормам превышения температуры дугогасящего реактора:
При температуре обмотки 80 К, через которую непрерывно протекает номинальный ток, он в основном подходит для заземления трансформаторов с соединениями по схеме «звезда»/«разомкнутый треугольник»;
Для обмоток с максимальным номинальным временем протекания тока 2 часа и заданной температурой 100 К. Такая ситуация соответствует условиям работы большинства заземляющих трансформаторов;
Для обмоток с максимальным временем циркуляции 30 минут указана температура 120К.
Отправной точкой вышеуказанных правил является тот факт, что максимальная температура в точке нагрева обмотки в самых суровых условиях не должна превышать 140 ℃ - 160 ℃, чтобы обеспечить безопасную работу изоляции и не подвергать серьезной опасности срок ее службы.
Передовые технологии производства гарантируют надежность продукции:
В корпусе трансформатора применена система смешанной изоляции, устойчивая к высоким температурам, которая эффективно решает проблему разницы температурных полей в различных типах конструкций трансформаторов и обеспечивает безопасность и надежность системы изоляции.
Изготовлен из высококачественной проводниковой обмотки и армирован войлоком из длинного и короткого стекловолокна, отлит под вакуумом с использованием первоклассной системы вакуумного литья Heinrich.
Робот полностью автоматизирован при ламинировании, используя полностью наклонную на 45 градусов 7-ступенчатую лестничную конструкцию, что повышает эффективность и качество ламинирования трансформаторов.
Все продукты строго контролируют производственный процесс и качество, а также проходят строгие испытания и проверки в соответствии с национальными стандартами и индивидуальными требованиями клиентов перед тем, как покинуть завод, включая проверку на частичные разряды, проверку на ударопрочность от молнии, проверку на шум и другие необходимые элементы проверки. Современное испытательное оборудование и комплексная система проверки и тестирования гарантируют высокое качество и превосходство продукции.
