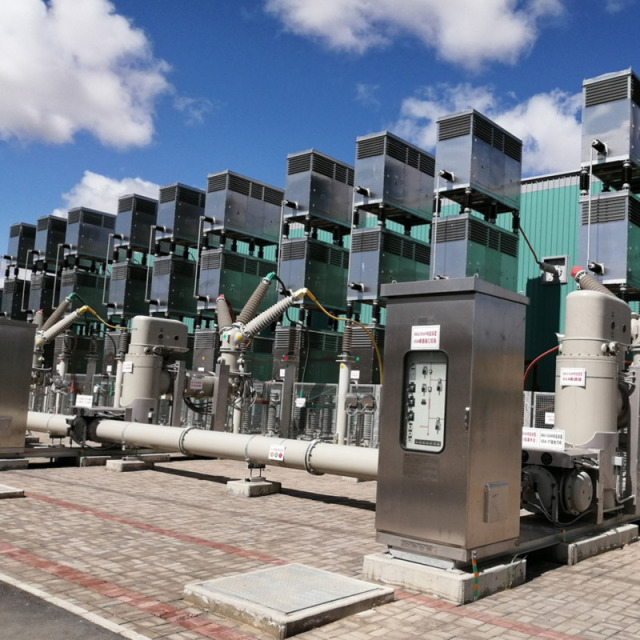

Устройство защиты заземления

Name: Устройство защиты заземления
Brand: Шанхай Чжию
Availability: InStock
Rating: 5 (1 reviews)

Устройство защиты заземления

Область применения: В зависимости от различных токов конденсатора его можно разделить на заземление с высоким сопротивлением и заземление с низким сопротивлением. В настоящее время устройства защиты нейтральной точки заземления широко используются в городских распределительных сетях, крупных промышленных парках, электростанциях, распределительных системах морских платформ, крупных химических предприятиях и т. д.;

Эксплуатационные характеристики: Эта серия продуктов изготовлена из высококачественных элементов сопротивления из сплава нержавеющей стали с низким коэффициентом повышения температуры и малой скоростью изменения сопротивления. Она использует двойную изоляцию из керамики и слюды с высокими показателями стабильности. Теплоемкость резистора большая: Благодаря уникальной технологии обработки номинальная мощность одного резистора может достигать 1200 Вт.

Применение продукта:

Устройство защиты нейтральной точки заземления представляет собой ограничивающее ток электрическое защитное устройство, подключенное между нейтральной точкой генератора или трансформатора и землей. При возникновении неисправности в электросети напряжение нейтральной точки источника питания будет смещено, особенно в системах электросетей с питанием от кабеля. Когда ток больше указанного значения, он генерирует перенапряжение дугового заземления, которое значительно увеличивает напряжение заземления неисправной фазы и вызывает повреждение изоляции оборудования, что приводит к двухточечному или многоточечному короткому замыканию заземления и авариям с отключением электроэнергии. Целью использования метода заземления нейтрали через сопротивление является введение резистивного тока в точку повреждения, придание току замыкания на землю свойств резистивной емкости, уменьшение разности фаз с напряжением, снижение скорости повторного зажигания тока точки повреждения после перехода через нуль и гашения дуги, ограничение перенапряжения в пределах определенного уровня, повышение чувствительности оборудования релейной защиты для достижения отключения, быстрого поиска линий повреждения и резервного переключения, а также эффективная защита нормальной работы системы.

Устройства защиты заземления широко используются в нейтральных точках вторичной и статорной стороны трансформаторов и генераторов. После последовательного подключения резистора к нейтральной точке оборудования (или использования заземляющего трансформатора для извлечения нейтральной точки) электромагнитная энергия прерывистого дугового перенапряжения разряжается, что приводит к снижению потенциала нейтральной точки и замедлению скорости нарастания напряжения восстановления фазы короткого замыкания, тем самым уменьшая вероятность повторного зажигания дуги, подавляя амплитуду перенапряжения сети и обеспечивая селективную защиту заземления.

Get The Latest Quote

Описание

Характеристики продукта:

Заземляющее защитное устройство изготовлено из импортных за рубежом резистивных элементов из нержавеющей стали с низким коэффициентом повышения температуры и малой скоростью изменения сопротивления.
Двойная изоляция из керамики и слюды, высокая стабильность работы
Болтовое соединение, легко разбирается, надежное соединение
Уникальная конструкция стальной решетчатой структуры: легко рассеивает тепло;
Теплоемкость резистора велика: благодаря уникальной технологии обработки номинальная мощность одного резистора может достигать 1200 Вт;
Малое отклонение сопротивления: Производственный допуск резистора может быть менее ± 5%;
Величина сопротивления резистора может регулироваться в широких пределах: от 0,005 до 11,7 Ом на штуку;
Изоляционные характеристики резистора надежны: выдерживаемое напряжение между резистором BANK и опорным компонентом может достигать 8,3 кВ;
Малая скорость изменения сопротивления в горячем состоянии: резистор изготовлен из импортной нержавеющей стали с низким температурным коэффициентом, а скорость изменения сопротивления в горячем состоянии не может превышать 20%;
Высокая устойчивость к вибрации: для соединения деталей резистора используются болты из нержавеющей стали, которые обладают высокой устойчивостью к вибрации;
Высокая коррозионная стойкость: резистор изготовлен из высокотемпературного сплава, который обладает чрезвычайно высокой коррозионной стойкостью;
Высокая эффективность затрат: компактная конструкция, регулируемое количество резисторов, высокая эффективность затрат.
Его можно сочетать с интеллектуальными устройствами мониторинга для эффективного контроля тока и напряжения замыкания на землю, а также для предоставления значений переключения и контактов сигнализации.

Технические характеристики:

Ток короткого замыкания: 1~5000А

Напряжение системы: 0,38 кВ~110 кВ (3, 6, 10, 35)

Время нагрева: 5 секунд, 10 секунд, 30 секунд, 60 секунд, непрерывно

Сопротивление (20 ℃): 0,01-1500 Ом

Повышение температуры: Кратковременное повышение температуры (максимум не более 760 ℃ в течение 10-60 секунд)

Непрерывное повышение температуры: максимальное значение не должно превышать 385 ℃

Не требует обслуживания, быстрая и удобная разборка и замена

Компактная конструкция, простая установка

Степень защиты корпуса: IP20～IP56

Дополнительные аксессуары:

Интеллектуальное устройство мониторинга, способное контролировать ток, температуру и частоту неисправностей

Изолирующий выключатель

Трансформатор тока, трансформатор напряжения

Регулятор температуры и влажности, обогреватель

Освещение внутри шкафа

Среда применения:

В помещении:

Температура окружающего воздуха:+ 40℃— -15℃

Высота: 1000м, 3000м

Минимальная номинальная длина пути утечки: керамический материал не менее 18 мм/кВ, органический материал не менее 20 мм/кВ

На открытом воздухе:

Температура окружающего воздуха:+ 40℃— -35℃

Высота: 1000м, 3000м

Минимальная номинальная длина пути утечки: Уровень II: 20 мм/кВ; Степень III: 25 мм/кВ; Уровень IV: 31 мм/кВ
