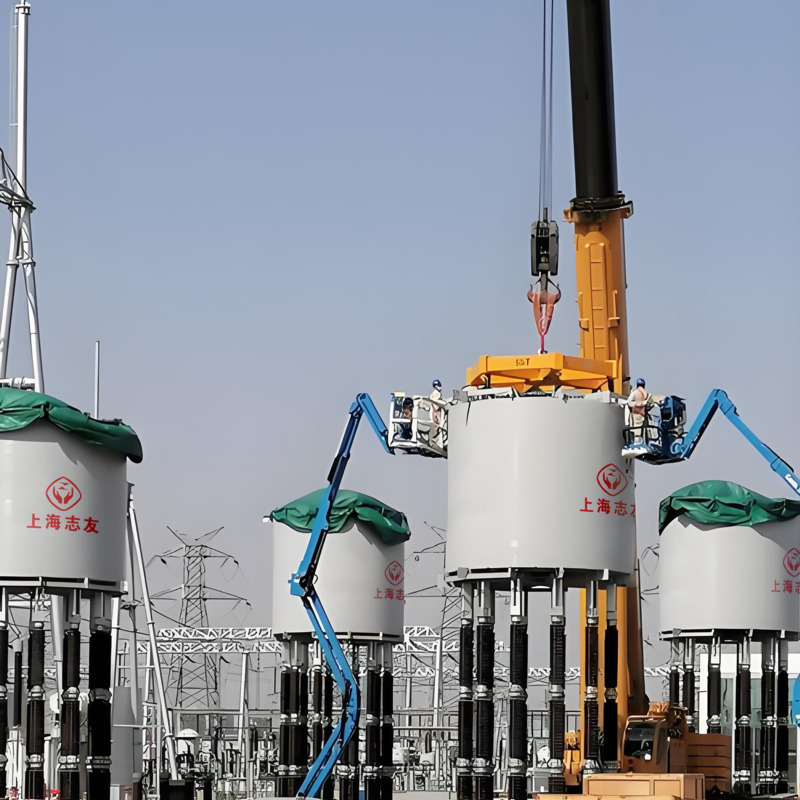

Name: Фильтр-реактор
Brand: Шанхай Чжию
Availability: InStock
Rating: 5 (1 reviews)

Описание

Стандарт продукта:

ГБ/Т 1094.6-2011 МЭК 60076-6: 2007

ГБ/Т 1094.1-2011 МЭК 60076-1: 2011

ГБ/Т 1094.3-2017 МЭК 60076-3: 2013

Серия 10кВ

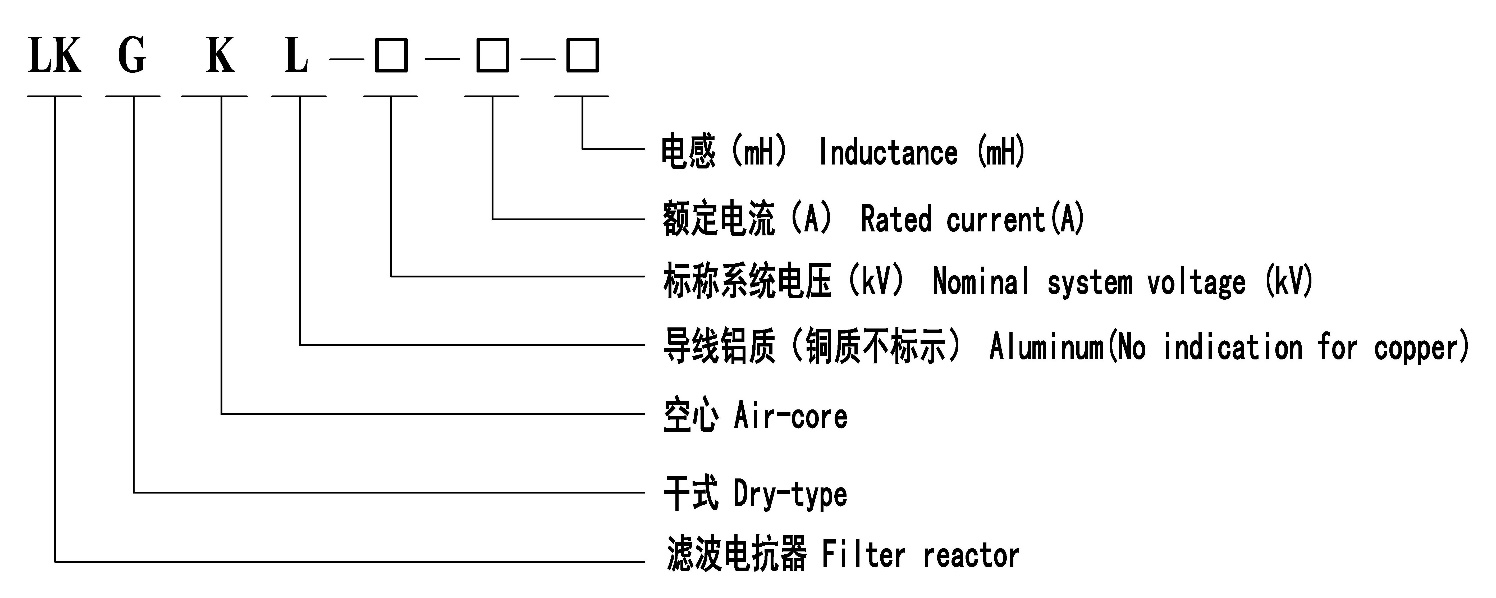

Номер детали	Номинальный ток А	Оценено индуктивность мГн	Индуктивность корректирование диапазон	Однофазный власть квар	Габаритные размеры		Диаметр шага DC мм	Масса (за фаза) кг	Предлагаемый режим расположения
Номер детали	Номинальный ток А	Оценено индуктивность мГн	Индуктивность корректирование диапазон	Однофазный власть квар	Дс мм	ЧАС мм	Диаметр шага DC мм	Масса (за фаза) кг	Предлагаемый режим расположения
ЛКГКЛ-10-105-1.75	105.00	1.75	±5%	6.06	700	652	550	150	бок о бок повернуть корректирование
ЛКГКЛ-10-145-1.34	145.00	1.34	±5%	8.85	710	652	550	140
ЛКГКЛ-10-154-1.28	154.00	1.28	±5%	9.54	710	662	550	160
ЛКГКЛ-10-250-0,72	250.00	0,72	±5%	14.00	740	632	550	160
ЛКГКЛ-10-95-5.08	95.00	5.08	±5%	14.40	740	622	550	170
ЛКГКЛ-10-145-3.30	145.00	3.30	±5%	21.80	750	652	600	170
ЛКГКЛ-10-153-3.06	153.00	3.06	±5%	22.50	760	632	600	170
ЛКГКЛ-10-195-2.16	195.00	2.16	±5%	25.80	760	682	600	180
ЛКГКЛ-10-95-9.95	95.00	9.95	±5%	28.21	770	672	600	180
ЛКГКЛ-10-205-2.16	205.00	2.16	±5%	28.52	770	682	600	190
ЛКГКЛ-10-79-15.43	79.00	15.43	±5%	30.25	810	732	600	200
ЛКГКЛ-10-240-1.91	240.00	1.91	±5%	34,56	920	742	600	210
ЛКГКЛ-10-130-7.04	130.00	7.04	±5%	37.38	950	652	650	230
ЛКГКЛ-10-175-5.37	175.00	5.37	±5%	51.67	1030	682	850	250
ЛКГКЛ-10-257-3.72	257.00	3.72	±5%	77.19	1040	612	850	300
ЛКГКЛ-10-95-28.20	95.00	28.20	±5%	79,96	1090	632	850	310
ЛКГКЛ-10-140-19.33	140.00	19.33	±5%	119.02	1160	642	950	350
ЛКГКЛ-10-190-13.72	190.00	13.72	±5%	155.60	1200	662	950	370
ЛКГКЛ-10-205-12.79	205.00	12.79	±5%	168.86	1320	682	1050	390
ЛКГКЛ-10-250-10.47	250.00	10.47	±5%	205,58	1350	722	1050	400
ЛКГКЛ-10-270-27.64	270.00	27.64	±5%	633.02	1550	852	1350	550
ЛКГКЛ-10-330-0,58	330.00	0,58	±5%	19.84	830	432	600	250	бок о бок подача корректирование
ЛКГКЛ-10-395-0,46	395.00	0,46	±5%	22.55	880	462	600	270
ЛКГКЛ-10-450-0,42	450.00	0,42	±5%	26.72	900	492	600	290
ЛКГКЛ-10-520 34	520.00	0,34	±5%	28.88	920	552	650	300
ЛКГКЛ-10-540-0,35	540.00	0,35	±5%	32.06	1040	562	800	300
ЛКГКЛ-10-380-1.15	380.00	1.15	±5%	52.17	1090	542	800	320
ЛКГКЛ-10-530-0,88	530.00	0,88	±5%	77,66	1050	552	800	330
ЛКГКЛ-10-400-2.33	400.00	2.33	±5%	117.12	1150	602	900	360
ЛКГКЛ-10-540-1.72	540.00	1.72	±5%	157.57	1260	642	1000	380
ЛКГКЛ-10-540-1.80	540.00	1.80	±5%	164.90	1300	622	1050	400
ЛКГКЛ-10-390-6.58	390.00	6.58	±5%	314.42	1420	652	1150	470

Серия 35кВ

Номер детали	Номинальный ток А	Оценено индуктивность мГн	Индуктивность корректирование диапазон	Однофазный власть квар	Габаритные размеры		Диаметр шага DC мм	Масса (за фаза) кг	Предлагаемый режим расположения
Номер детали	Номинальный ток А	Оценено индуктивность мГн	Индуктивность корректирование диапазон	Однофазный власть квар	Дс мм	ЧАС мм	Диаметр шага DC мм	Масса (за фаза) кг	Предлагаемый режим расположения
ЛКГКЛ-35-44-16.43	44.00	16.43	±5%	9.99	680	802	500	80	бок о бок повернуть корректирование
ЛКГКЛ-35-80-8.55	80.00	8.55	±5%	17.19	730	672	550	120
ЛКГКЛ-35-130-3.26	130.00	3.26	±5%	17.31	730	652	550	120
ЛКГКЛ-35-75-21.10	75.00	21.10	±5%	37.29	760	652	550	140
ЛКГКЛ-35-130-7.45	130.00	7.45	±5%	39,55	780	662	550	150
ЛКГКЛ-35-90-18.80	90.00	18.80	±5%	47.84	810	912	600	170
ЛКГКЛ-35-44-79.5	44.00	79.50	±5%	48.35	1040	1102	850	170
ЛКГКЛ-35-78-44.00	78.00	44.00	±5%	84.10	1020	1052	850	230
ЛКГКЛ-35-170-9.63	170.00	9.63	±5%	87.43	1010	1052	850	240
ЛКГКЛ-35-95-34.66	95.00	34.66	±5%	98.27	1010	1072	850	270
ЛКГКЛ-35-85-57.18	85.00	57.18	±5%	129.79	1030	1302	850	300
ЛКГКЛ-35-100-48.14	100.00	48.14	±5%	151.24	1120	1012	900	310
ЛКГКЛ-35-200-16.25	200.00	16.25	±5%	204.20	1180	1212	900	330
ЛКГКЛ-35-170-27.11	170.00	27.11	±5%	246.14	1200	942	950	350
ЛКГКЛ-35-245-13.53	245.00	13.53	±5%	255.14	1220	852	950	350
ЛКГКЛ-35-78-135.30	78.00	135.30	±5%	258.60	1280	1552	1450	400
ЛКГКЛ-35-270-13.20	270.00	13.20	±5%	302.31	1350	1152	1300	420
ЛКГКЛ-35-95-106.90	95.00	106.90	±5%	303.09	1370	1552	1150	420
ЛКГКЛ-35-114-87.82	114.00	87.82	±5%	358.55	1370	1352	1100	450
ЛКГКЛ-35-250-18.47	250.00	18.47	±5%	362.66	1380	1362	1100	460
ЛКГКЛ-35-120-82.22	120.00	82.22	±5%	371.95	1400	1382	1150	520
ЛКГКЛ-35-125-81.48	125.00	81.48	±5%	399,96	1410	1352	1150	530
ЛКГКЛ-35-130-84.50	130.00	84.50	±5%	448.63	1450	1362	1250	570
ЛКГКЛ-35-68-363.90	68.00	363,90	±5%	528.63	1430	1952	1500	600
ЛКГКЛ-35-70-392.40	70.00	392.40	±5%	604.05	1460	1302	1500	680
ЛКГКЛ-35-90-260.10	90.00	260.10	±5%	661.87	1420	1502	1350	750
ЛКГКЛ-35-220-45.84	220.00	45.54	±5%	692.45	1450	1742	1150	860
ЛКГКЛ-35-100-249.60	100.00	249.60	±5%	784.14	1590	2052	1150	900
ЛКГКЛ-35-130-166.00	130.00	166.00	±5%	881.34	1780	1602	1500	1050
ЛКГКЛ-35-125-217.20	125.00	217.20	±5%	1066.18	1780	1522	1600	1200
ЛКГКЛ-35-175-123.80	175.00	123,80	±5%	1191.09	1740	1502	1450	1420
ЛКГКЛ-35-170-149.10	170.00	149.10	±5%	1353.71	1850	1652	1350	1640
ЛКГКЛ-35-200-137.20	200.00	137.20	±5%	1724.10	1890	1882	1500	2150
ЛКГКЛ-35-260-97.74	260.00	97.74	±5%	2075.72	2050	1922	1750	2640

Номер детали	Номинальный ток А	Оценено индуктивность мГн	Индуктивность корректирование диапазон	Однофазный власть квар	Габаритные размеры		Диаметр шага DC мм	Масса (за фаза) кг	Предлагаемый режим расположения
Номер детали	Номинальный ток А	Оценено индуктивность мГн	Индуктивность корректирование диапазон	Однофазный власть квар	Дс мм	ЧАС мм	Диаметр шага DC мм	Масса (за фаза) кг	Предлагаемый режим расположения
ЛКГКЛ-35-395-1.55	395	1.55	±5%	75,98	1160	592	850	250	бок о бок подача корректирование
ЛКГКЛ-35-480-1.37	480	1.37	±5%	99.16	1150	612	850	270
ЛКГКЛ-35-340-4.06	340	4.06	±5%	147.45	1180	582	850	300
ЛКГКЛ-35-480-3.38	480	3.38	±5%	244,65	1200	652	950	380
ЛКГКЛ-35-350-8.61	350	8.61	±5%	331.35	1210	702	950	450
ЛКГКЛ-35-400-7.87	400	7.87	±5%	395,59	1250	712	950	550
ЛКГКЛ-35-300-15.71	300	15.71	±5%	•444.	1550	652	1200	590
ЛКГКЛ-35-450-7.17	450	7.17	±5%	456.14	1560	662	1200	620
ЛКГКЛ-35-350-13.90	350	13.9	±5%	534,93	1570	692	1200	650
ЛКГКЛ-35-550-6 28	550	6.28	±5%	596.81	1550	662	1200	720
ЛКГКЛ-35-740-3 92	740	3.92	±5%	674.37	1620	652	1300	780
ЛКГКЛ-35-500-8 61	500	8.61	±5%	676.23	1660	642	1300	880
ЛКГКЛ-35-300-27.78	300	27.78	±5%	785.46	1670	662	1400	920
ЛКГКЛ-35-750-4.48	750	4.48	±5%	791.68	1680	652	1400	950
ЛКГКЛ-35-520-8.27	520	8.27	±5%	702.52	1700	642	1400	860
ЛКГКЛ-35-300-29.92	300	29.92	±5%	845.97	1730	662	1400	960
ЛКГКЛ-35-1000-2.76	1000	2.76	±5%	867.08	1750	704	1450	980
ЛКГКЛ-35-550-9.34	550	9.34	±5%	887.61	1760	852	1450	1050
ЛКГКЛ-35-297-33.99	297	33.99	±5%	941.92	1770	852	1500	1080
ЛКГКЛ-35-950-3.67	950	3.67	±5%	1040.55	1800	864	1500	1160
ЛКГКЛ-35-390-22.88	390	22.88	±5%	1093.29	1790	862	1500	1240
ЛКГКЛ-35-355-28.94	355	28.94	±5%	1145.79	1780	852	1450	1350
ЛКГКЛ-35-1200-2.72	1200	2.72	±5%	1230.5	1800	864	1550	1450
ЛКГКЛ-35-950-4.52	950	4.52	±5%	1281.55	1850	852	1550	1480
ЛКГКЛ-35-400-25.57	400	25.57	±5%	1285.29	1880	804	1650	1530
ЛКГКЛ-35-1350-2.41	1350	2.41	±5%	1379.86	1820	854	1650	1600
ЛКГКЛ-35-900-5.60	900	5.6	±5%	1425.03	1790	852	1500	1570
ЛКГКЛ-35-480-20.78	480	20.78	±5%	1504.1	1810	762	1550	1590
ЛКГКЛ-35-600-14.70	600	14.7	±5%	1662.53	1820	834	1550	1820
ЛКГКЛ-35-980-5.63	980	5.63	±5%	1698.67	1870	864	1550	1850
ЛКГКЛ-35-650-14.96	650	14.96	±5%	1985.67	1970	854	1650	1980
ЛКГКЛ-35-700-14.67	700	14.67	±5%	2258.27	2130	904	1750	2490
ЛКГКЛ-35-300-80.89	300	80,89	±5%	2287.11	2150	1454	1850	2670

Номер детали	Номинальный ток А	Оценено индуктивность мГн	Индуктивность корректирование диапазон	Однофазный власть квар	Габаритные размеры		Диаметр шага DC мм	Масса (за фаза) кг	Предлагаемый режим расположения
Номер детали	Номинальный ток А	Оценено индуктивность мГн	Индуктивность корректирование диапазон	Однофазный власть квар	Дс мм	ЧАС мм	Диаметр шага DC мм	Масса (за фаза) кг	Предлагаемый режим расположения
ЛКГКЛ-35-940-9.09	940	9.09	±5%	2523.30	2170	1544	1950	2690	бок о бок подача корректирование
ЛКГКЛ-35-350-73.88	350	73,88	±5%	2843.23	2140	1054	2150	2720
ЛКГКЛ-35-1110-7.51	1110	7.51	±5%	2906.94	2160	1284	2200	2760
ЛКГКЛ-35-990-9.82	990	9.82	±5%	3023.65	2170	1564	1950	2740
ЛКГКЛ-35-390-58.18	390	58.18	±5%	2780.05	2160	1204	1600	2770
ЛКГКЛ-35-490-50.82	490	50.82	±5%	3833.33	2080	1304	1750	2960
ЛКГКЛ-35-1300-7.36	1300	7.36	±5%	3907.64	2020	1354	1760	3120
ЛКГКЛ-35-500-50.29	500	50.29	±5%	3949.76	2100	1354	1750	3600
ЛКГКЛ-35-590-42.04	590	42.04	±5%	4597.44	2080	1434	1750	3700
ЛКГКЛ-35-700-32.76	700	32.76	±5%	5043.01	2100	1554	1800	4060
ЛКГКЛ-35-800-31.53	800	31.53	±5%	6339.48	2250	1364	2000	4100
ЛКГКЛ-35-950-24.06	950	24.06	±5%	6821.70	2310	1064	2150	4200
ЛКГКЛ-35-980-25.67	980	26.67	±5%	8046.83	2360	1114	2150	4450
ЛКГКЛ-35-1150-23.14	1150	23.14	±5%	9614.10	2490	1104	2200	5070

Серия 66кВ

Номер детали	Номинальный ток А	Оценено индуктивность мГн	Индуктивность корректирование диапазон	Однофазный власть квар	Габаритные размеры		Диаметр шага DC мм	Масса (за фаза) кг	Предлагаемый режим расположения
Номер детали	Номинальный ток А	Оценено индуктивность мГн	Индуктивность корректирование диапазон	Однофазный власть квар	Дс мм	ЧАС мм	Диаметр шага DC мм	Масса (за фаза) кг	Предлагаемый режим расположения
ЛКК-66-450-6.24	450	6.24	±5%	396.97	1190	702	850	710	бок о бок подача корректирование
ЛКК-66-450-12.23	450	12.23	±5%	778.04	1550	750	1300	1010
ЛКК-66-300-64.28	300	64.28	±5%	1817.47	1690	852	1450	1720
ЛКК-66-680-8.17	680	8.17	±5%	1186.83	1600	752	1350	1340
ЛКК-66-850-6.58	850	6.58	±5%	1493.53	1750	752	1500	1620
ЛКК-66-600-13.93	600	13.93	±5%	1575.44	1700	802	1450	1600
ЛКК-66-750-25.71	750	25.71	±5%	4543.33	2280	1004	2000	3300
ЛКК-66-595-83.33	595	83.33	±5%	9267.97	2580	1274	1250	4784
ЛКК-66-700-69.45	700	69.45	±5%	10690.99	2540	1274	2280	5430

1 Вышеуказанные технические параметры действительны только для алюминиевых обмоток. Для медных обмоток мы предоставим их отдельно.

2 Продукция, производимая Shanghai Zhiyou, включает, но не ограничивается продукцией, указанной в таблице. Если у клиента есть указанные параметры, их необходимо подтвердить отдельно.

3 Данные в таблице приведены только для справки. Право окончательной интерпретации принадлежит Shanghai Zhiyou.

Уведомление о заказе:

Пожалуйста, предоставьте подробные параметры продукта.
Пожалуйста, предоставьте нам как можно больше информации о продукте, включая технические характеристики продукта, чертежи продукта, паспортные таблички продукта, фотографии продукта и т. д., которые вам необходимо заказать, чтобы мы могли предоставить вам более быструю и точную смету.
Пожалуйста, предоставьте технические характеристики продукта, чертежи продукта, паспортные таблички продукта, фотографии продукта и т. д., которые вам необходимы для заказа, отправьте электронное письмо по адресу: shanghaizhiyou@gmail.com. Мы ответим вам, как только получим электронное письмо.
Вы также можете быстро связаться с нашим менеджером по продажам Янгом, используя следующую контактную информацию: WeChat: + 86 13122066665 или WhatsApp: + 86 189 3091 2328.

Мы готовы служить вам с профессионализмом, искренностью и честностью.
