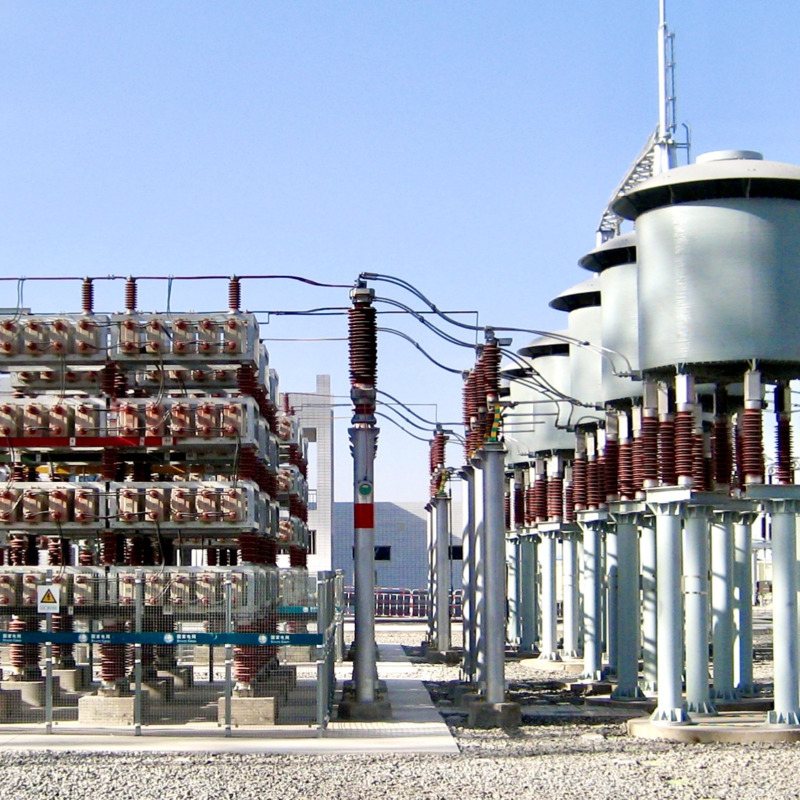

Фильтрующий узел конденсаторного реактора

Фильтрующий узел конденсаторного реактора

Фильтрующий узел конденсаторного реактора, устройство в основном состоит из фильтрующего конденсатора, фильтрующего реактора и высокочастотного резистора, образуя единый настроенный или высокочастотный фильтрующий канал, который имеет хороший фильтрующий эффект на определенных гармониках и гармониках выше определенных порядков. В то же время он компенсирует реактивную мощность в системе, улучшает коэффициент мощности системы, повышает стабильность напряжения системы и обеспечивает безопасность и надежность системы электроснабжения. Благодаря своей экономической практичности и простой конструкции Надежная работа и простота обслуживания широко используются в высоковольтных системах.

Функциональные особенности:

1. Может устанавливаться как внутри, так и снаружи помещения.
2. Принятие рамной конструкции, фиксированной резки или автоматической резки. Переключение конденсаторного шкафа может осуществляться непосредственно на подстанции.
3. Комплект конденсаторов рамного типа для наружного использования: Он состоит из последовательного реактора, входной рамки и рамки конденсатора. Полые реакторы обычно трехфазные, сложенные или трехфазные плоские.
4. Стойка входящей линии включает в себя высоковольтные разъединители, разрядные катушки и молниеотводы. Стойка конденсатора обычно располагается в два слоя и один ряд, а для особо больших мощностей она может располагаться в два ряда и два слоя. Стойка входящей линии располагается параллельно структуре конденсатора, с той же высотой и глубиной. Каждый конденсатор оснащен внешним предохранителем, а дверь структуры конденсатора может быть решетчатой дверью или стальной дверью со смотровым окном. Реактор должен быть огражден сетчатым ограждением.
5. Тип рамы для наружного применения: высоковольтный изолирующий выключатель GW4-12D используется для входящих линий, и выключатель устанавливается на платформе. После изолирующего выключателя находится реактор, который обычно устанавливается в трехфазной укладке. Когда емкость большая, он может быть установлен в фазовом разделении, и соответствующий конденсатор также устанавливается в фазовом разделении. Когда один конденсатор имеет емкость 50 ~ 500 квар, рама конденсатора размещается в однорядной или двухрядной трехслойной компоновке. Молниеотводы и разрядные катушки устанавливаются на конструкции. Конденсаторы с емкостью 200 квар и выше обычно размещаются в однорядной или двухрядной двухслойной компоновке. Когда емкость особенно большая, конденсаторы могут быть размещены по фазам, причем каждая фаза размещается в двух рядах и одном слое. Молниеотводы и разрядные катушки размещаются в верхней части рамы. Все устройство окружено сетчатым ограждением не менее 2 метров, а дверь сетчатого ограждения должна иметь как минимум одну заслонку для удобства осмотра и обслуживания.
6. Все устройства напряжением 35 кВ являются наружными рамными, с конденсаторами и реактивными сопротивлениями, расположенными в отдельных фазах. Архитектура конденсаторов поддерживается высоковольтными изоляторами 35 кВ и изолирована от земли. Конденсаторы расположены в два ряда и один слой. Молниеотвод установлен около реактора, а разрядная катушка установлена около нейтральной точки конструкции. Источник питания 35 кВ подведен к верхнему концу изолирующего выключателя GW4-35D, который установлен на платформе. Все устройство должно быть окружено сетчатой дверью ограждения шириной не менее 2 метров, а сетчатая дверь ограждения должна иметь как минимум одну заслонку для удобства осмотра и обслуживания.
